Cavo a tubo sciolto ottico ibrido ed elettrico a filo

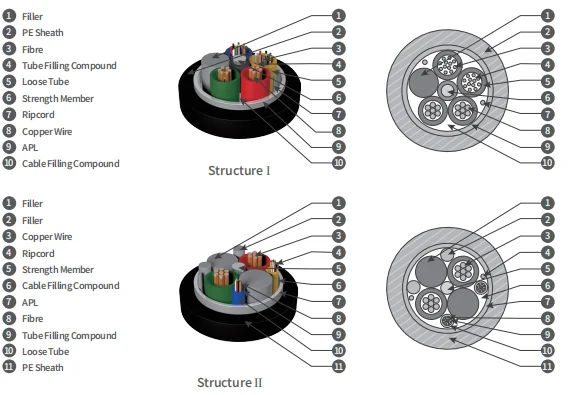

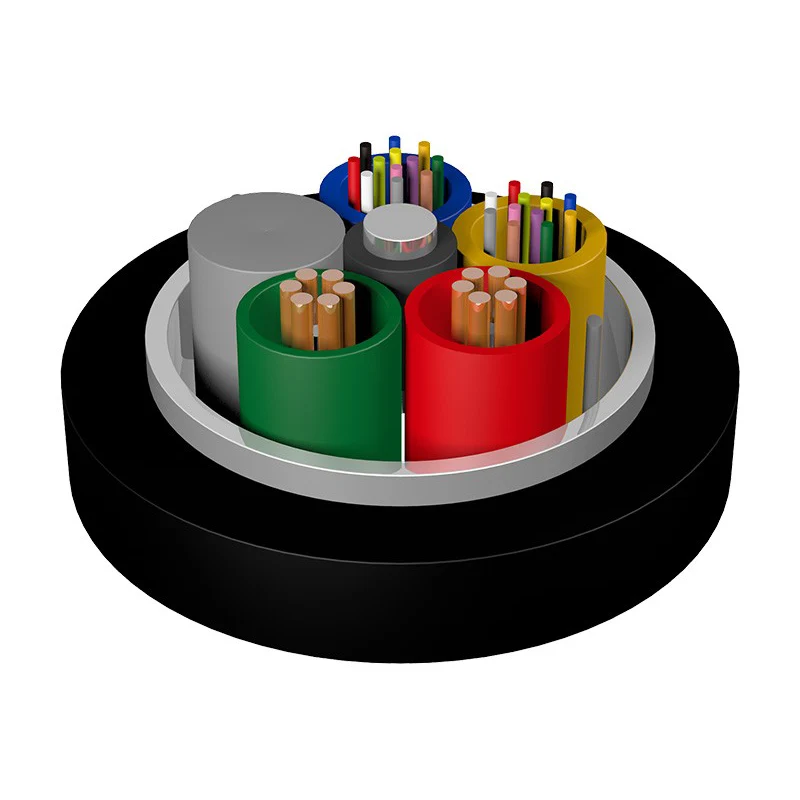

Il cavo ibrido a filo a filo a filo ottico ed elettrico a filo elettrico è alloggiato in tubi sciolti realizzati in plastica ad alto modulo e riempito con composto di riempimento del tubo. Al centro del cavo c'è un membro della resistenza al metallo. Il tubo e il filo di rame (specifica richiesta) sono avvolti attorno all'elemento di resistenza centrale per formare il core del cavo. Il nucleo del cavo viene riempito con composto di riempimento del cavo e corazzato con nastro di alluminio laminato. Una giacca PE viene quindi estrusa per formare la giacca esterna.
● La progettazione ibrida ottica-elettrica risolve i problemi di alimentazione e trasmissione del segnale e fornisce monitoraggio e manutenzione centralizzati per le apparecchiature;
● Migliorare la gestione della potenza, ridurre il coordinamento e la manutenzione dell'energia;
● Ridurre i costi di approvvigionamento e risparmiare costi di costruzione;
● Utilizzato principalmente per la connessione tra BBU e RRU nei sistemi di alimentazione remoto DC della stazione base distribuita;
● Adatto per la pipeline e l'installazione
Caratteristiche tecniche
Tipo
O.D.
(mm)
Peso
(kg/km)
Resistenza alla trazione
Lungo/breve termine (N)
Schiacciare
Lungo/breve termine
(N/100mm)
Struttura
GDTA-02-24XN+2 × 1,5
11.2
132
600/1500
300/1000
Struttura I.
GDTA-02-24XN+2 × 2,5
12.3
164
600/1500
300/1000
Struttura I.
GDTA-02-24XN+2 × 4.0
14.4
212
600/1500
300/1000
Struttura II
GDTA-02-24XN+2 × 5.0
14.6
258
600/1500
300/1000
Struttura II
GDTA-02-24XN+2 × 6.0
15.4
287
600/1500
300/1000
Struttura II
GDTA-02-24XN+2 × 8.0
16.5
350
600/1500
300/1000
Struttura II
Nota:
1. XN si riferisce al tipo di fitta.
2. 2*1.5/2*2,5/2*4.0/2*6.0/2*8.0indica il numero e la dimensione dei fili di rame.
3. I cavi ibridi con diversi numeri e dimensioni di fili di rame possono essere forniti su richiesta.
4. Ibrido Optico ed elettrico a filo a filo cavo a tubo sciolto GDTA con diversi conteggi di fi bre possono essere forniti su richiesta.
Prestazioni elettriche del conduttore
Sezione trasversale (mm2)
Max. Resistenza DC del singolo conduttore
(20 ℃)(Ω/km)
Resistenza all'isolamento (20 ℃) (Mω.km)
Resistenza dielettrica KV, DC 1min Restensime KV, DC 1min
Tra ogni direttore e altro
membri in metallo collegato nel cavo
Fra
Conduttori
Tra conduttore
e armatura metallica
Tra conduttore
e filo d'acciaio
1.5
13.3
Non meno di 5.000
5
5
3
2.5
7.98
4.0
4.95
5.0
3.88
6.0
3.30
8.0
2.47
