Cavo ibrido ottico ed elettrico a tubo sciolto intrecciato GDTA53

Il cavo ibrido ottico ed elettrico a tubo sciolto intrecciato Orientalfiber GDTA53 è progettato per la trasmissione integrata di segnali ottici ed energia elettrica nelle moderne infrastrutture di comunicazione. Essendo una scelta affidabile da parte di un produttore e fornitore cinese, questa struttura di cavo supporta sia la trasmissione dei dati che l'erogazione di energia all'interno di un unico sistema di cavi, contribuendo a semplificare l'implementazione della rete e a ridurre la complessità complessiva dell'installazione.

Dal punto di vista dell'approvvigionamento, il cavo ibrido ottico ed elettrico a tubo sciolto intrecciato Orientalfiber GDTA53 aiuta a ridurre il coordinamento del progetto tra i sistemi di alimentazione e di comunicazione. Combinando elementi in fibra e rame in un'unica soluzione, supporta un'installazione efficiente, una minore dipendenza dalla manodopera e una manutenzione a lungo termine più gestibile.

Panoramica del prodotto

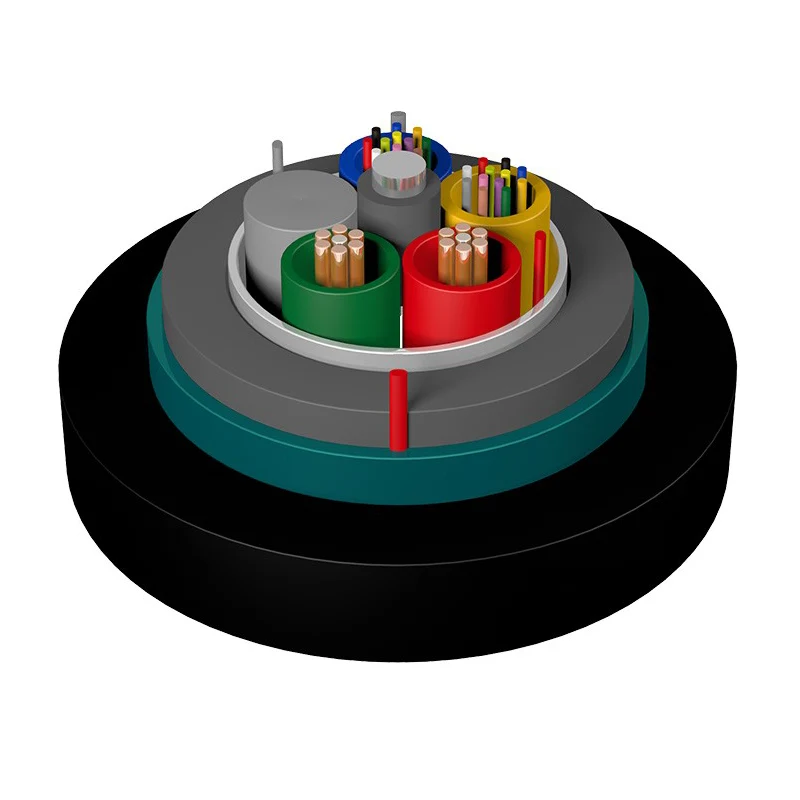

Il cavo ibrido ottico ed elettrico a tubo sciolto intrecciato GDTA53 adotta una struttura a tubo sciolto intrecciato. Le fibre ottiche sono protette all'interno di tubi di plastica ad alto modulo riempiti con composti blocca-acqua, mentre i conduttori elettrici in rame sono integrati nel nucleo del cavo secondo le specifiche richieste.

Un elemento centrale di rinforzo in metallo garantisce prestazioni di trazione durante l'installazione. Il nucleo del cavo è riempito con composti protettivi, seguito da un'armatura in nastro di alluminio laminato, una guaina interna in PE, un'armatura in nastro di acciaio ondulato e una guaina esterna finale in PE. Questo design a strati consente al cavo di funzionare in modo affidabile in ambienti esterni e sotterranei.

Perché questa struttura è importante per gli acquirenti

• Alimentazione integrata + trasmissione in fibra

Per le stazioni base distribuite e le apparecchiature remote, la separazione dei cavi di alimentazione e di segnale aumenta i tempi e i costi di installazione. Il cavo ibrido ottico ed elettrico a tubo sciolto intrecciato GDTA53 fornisce una soluzione combinata, riducendo la complessità dell'instradamento dei cavi e minimizzando l'utilizzo di scavi o condotti.

• Costi e tempi di installazione ridotti

Con meno cavi da installare, gli appaltatori possono ridurre le tempistiche del progetto. Ciò è particolarmente rilevante per i progetti di telecomunicazioni su larga scala in cui i costi di manodopera e coordinamento possono incidere in modo significativo sul budget.

• Gestione del sistema migliorata

L'alimentazione centralizzata e la trasmissione del segnale consentono un monitoraggio e una manutenzione più semplici. Ciò aiuta a ridurre i tempi di risoluzione dei problemi e migliora l'efficienza operativa durante l'intero ciclo di vita della rete.

• Protezione meccanica per ambienti difficili

Il design dell'armatura a doppio strato (nastro di alluminio + nastro di acciaio ondulato) migliora la resistenza alla pressione esterna, all'impatto e allo stress ambientale. Ciò rende il cavo ibrido ottico ed elettrico a tubo sciolto intrecciato GDTA53 adatto per installazioni sotterranee e condizioni esterne complesse.

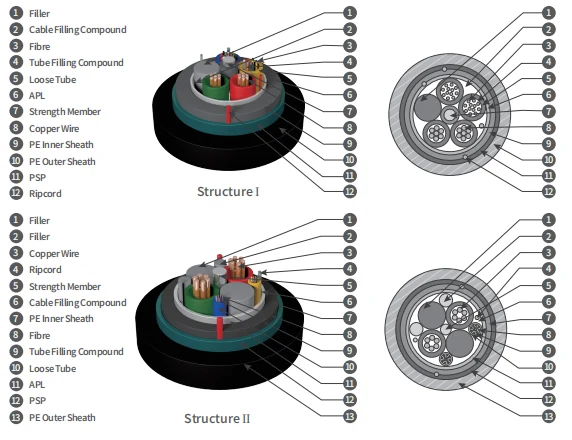

• Ripartizione della struttura centrale

• Fibre ottiche: posizionate all'interno di tubi sciolti con composti di riempimento bloccanti l'acqua
• Conduttori in rame: integrati in base ai requisiti di trasmissione di potenza
• Elemento di rinforzo: nucleo metallico centrale per resistenza alla trazione
• Composto riempitivo: impedisce l'ingresso di umidità
• Armatura in nastro di alluminio: fornisce schermatura e protezione iniziali
• Guaina interna in PE: aggiunge stabilità strutturale
• Armatura in nastro di acciaio ondulato: migliora la resistenza allo schiacciamento
• Guaina esterna in PE: protegge dall'esposizione ambientale

Scenari applicativi tipici

Stazione base distribuita (da BBU a RRU)

Il cavo ibrido ottico ed elettrico a tubo sciolto intrecciato GDTA53 è comunemente utilizzato nei collegamenti tra BBU e RRU nei sistemi di alimentazione remota CC. Supporta sia la trasmissione del segnale che l'erogazione di energia, riducendo la necessità di infrastrutture separate.

Implementazione della rete di telecomunicazioni

Adatto agli operatori di telecomunicazioni e agli integratori di sistemi di comunicazione che desiderano semplificare l'implementazione della fibra e dell'alimentazione in un'unica soluzione.

Progetti di installazione sotterranea

Grazie alla forte protezione meccanica e alla resistenza all'umidità, questo cavo funziona bene in condotti sotterranei, interrati diretti e altri ambienti di posa protetti.

Progetti industriali e infrastrutturali

Applicabile nel trasporto ferroviario, nelle autostrade e nei sistemi di alimentazione in cui sono necessarie sia la comunicazione che l'alimentazione nei nodi remoti o nelle apparecchiature front-end.

Considerazioni sugli appalti

Flessibilità di personalizzazione

Il cavo ibrido ottico ed elettrico a tubo sciolto intrecciato GDTA53 può essere configurato con diversi conteggi di fibre e specifiche del conduttore in rame in base ai requisiti del progetto.

Logistica e stabilità dell'approvvigionamento

Con più impianti di produzione, il produttore supporta una capacità di fornitura stabile sia per gli ordini standard che per quelli all’ingrosso, il che è importante per i progetti infrastrutturali a lungo termine.

Compatibilità con i sistemi esistenti

Progettato per integrarsi con i sistemi di telecomunicazione e di alimentazione standard, riducendo i problemi di compatibilità durante l'installazione e il funzionamento.

Domande frequenti

Il cavo può essere personalizzato per diversi requisiti di alimentazione?

Sì, le dimensioni e la configurazione del conduttore in rame possono essere regolate in base alle specifiche di trasmissione di potenza richieste.

È adatto per la sepoltura diretta?

Sì, la struttura corazzata supporta l'installazione interrata, compreso l'interramento diretto con opportune pratiche di installazione.

Qual è il vantaggio principale rispetto ai cavi separati?

Il vantaggio principale è la riduzione della complessità e dei costi di installazione combinando la fibra ottica e la trasmissione di potenza in un unico sistema di cavi.

● Buone prestazioni meccaniche e termiche;

● Risolvere i problemi di alimentazione e trasmissione del segnale e fornire monitoraggio e manutenzione centralizzati dell'alimentazione elettrica per le apparecchiature;

● Migliorare la gestibilità dell'alimentazione elettrica, ridurre il coordinamento e la manutenzione dell'alimentazione elettrica;

● Ridurre i costi di approvvigionamento e risparmiare sui costi di costruzione;

● Utilizzato principalmente per la connessione tra BBU e RRU nel sistema di alimentazione remota CC delle stazioni base distribuite;

● Adatto per installazione interrata

Caratteristiche Tecniche

Prestazioni elettriche del conduttore
