● Buone prestazioni meccaniche e di temperatura;
● La progettazione ibrida ottica-elettrica risolve i problemi di trasmissione dell'alimentazione e del segnale e fornisce monitoraggio e manutenzione centralizzati dell'alimentazione per le apparecchiature;
● Migliora la gestibilità dell'alimentazione, riduce il coordinamento e il mantenimento dell'alimentazione;
● Riduce i costi di approvvigionamento e risparmia i costi di costruzione;
● Utilizzato principalmente per la connessione tra BBU e RRU nei sistemi di alimentazione remoto DC della stazione base distribuita;
● Adatto per la pipeline e l'installazione
|
Tipo |
O.D. (mm) |
Peso (kg/km) |
Resistenza alla trazione Lungo/breve termine (N) |
Schiacciare Lungo/breve termine (N/100mm) |

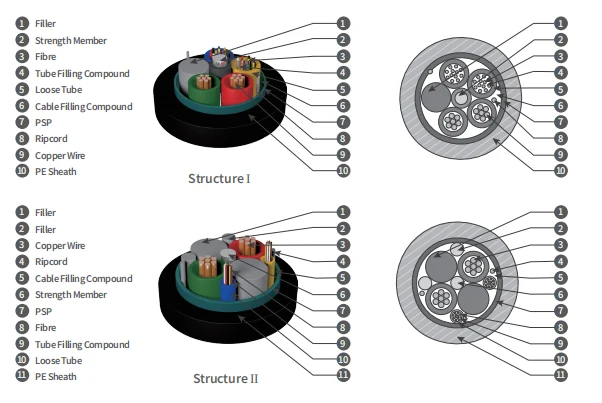

Struttura |
|
GDTS-02-24XN+2 × 1,5 |
11.6 |
157 |
600/1500 |
300/1000 |
Struttura I. |
|
GDTS-02-24XN+2 × 2,5 |
12.5 |
190 |
600/1500 |
300/1000 |
Struttura I. |
|
GDTS-02-24XN+2 × 4.0 |
14.6 |
241 |
600/1500 |
300/1000 |
Struttura II |
|
GDTS-02-24XN+2 × 5.0 |
15.0 |
282 |
600/1500 |
300/1000 |
Struttura II |
|
GDTS-02-24XN+2 × 6.0 |
15.7 |
300 |
600/1500 |
300/1000 |
Struttura II |
|
GDTS-02-24XN+2 × 8.0 |
16.9 |
383 |
600/1500 |
300/1000 |
Strutturatii |
1. XN si riferisce al tipo di fitta.
2. 2*1.5/2*2,5/2*4.0/2*6.0/2*8.0 indica il numero e la dimensione dei fili di rame.
3. I cavi ibridi con diversi numeri e dimensioni di fili di rame possono essere forniti su richiesta.
4. I cavi ibridi con diversi conteggi di fi bre possono essere forniti su richiesta.
|
Sezione trasversale (Mm2) |
Max. Resistenza DC del singolo conduttore (20 ℃)(Ω/km) |
Resistenza all'isolamento (20 ℃) (Mω.km) |
Resistenza dielettrica KV, DC 1min Dielettrico resistenza KV, DC 1min |
||
|
Tra ogni direttore e altro membri in metallo collegato nel cavo |
Fra Conduttori |
Tra conduttore e armatura metallica |
Tra conduttore e filo d'acciaio |
||
|
1.5 |
13.3 |
Non meno di 5.000 |
5 |
5 |
3 |
|
2.5 |
7.98 |
||||
|
4.0 |
4.95 |
||||
|
5.0 |
3.88 |
||||
|
6.0 |
3.30 |
||||
|
8.0 |
2.47 |
||||
