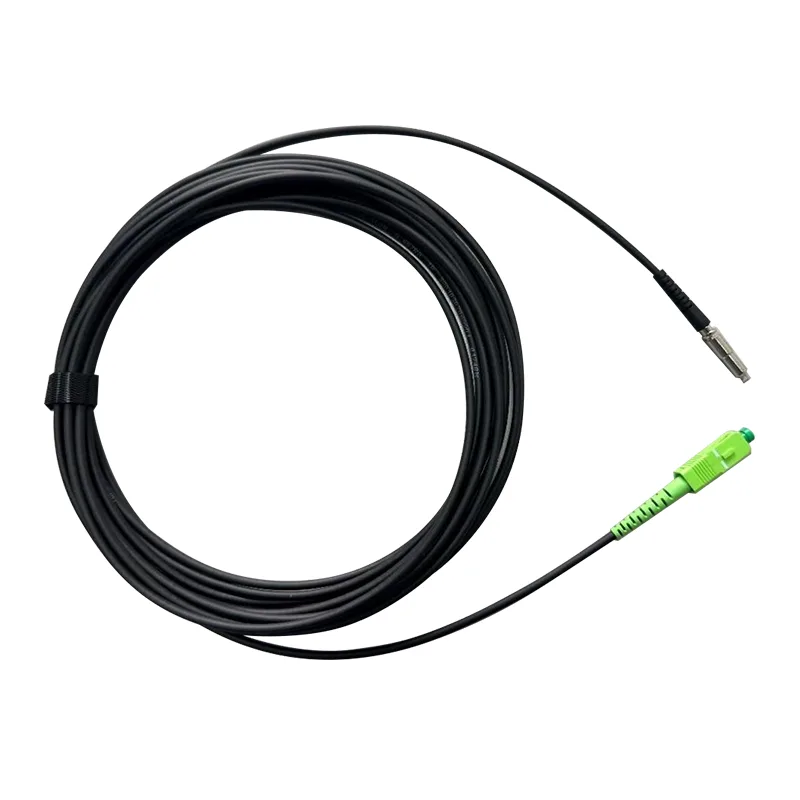

Cavo patch Mini SC/APC

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Invia richiesta

Descrizione del prodotto

Il Mini SC/APC Patch Cord è un cavo di collegamento in fibra ottica con un connettore SC/APC compatto. È progettato per fornire una bassa perdita di inserzione e un'elevata perdita di ritorno, garantendo l'integrità del segnale su un'ampia gamma di reti ottiche. Il nostro prodotto è fabbricato sotto severi controlli di qualità per soddisfare le esigenze dei moderni sistemi FTTX/FTTH e delle reti ottiche passive (PON).

Applicazioni chiave

Sistemi FTTX/FTTH

Reti Ethernet

Collegamenti CATV

Distribuzione del segnale ottico

Reti ottiche passive (PON)

Caratteristiche Tecniche

Bassa perdita di inserzione, alta perdita di ritorno

Elevata ripetibilità e intercambiabilità

Testato al 100% per inserimento, perdita di ritorno, faccia terminale e interferenze

Forte resistenza meccanica

Conforme agli standard Telcordia GR-326-Core

Installazione semplice e veloce per cablaggio passante a parete

Mantiene prestazioni stabili in ambienti con cablaggio denso

Specifica tecnica:

Costruzioni	Unità	Descrizioni
Conteggio delle fibre		Semplice
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	dB	≤0,30
Perdita di ritorno	dB	≥60 (APC)
Colore rivestimento cavo		Nero, o personalizzabile
Diametro esterno del cavo	mm	φ3,0±0,1
Modalità fibra		Modalità singola: G657 B3
Materiale del rivestimento del cavo		TPU,UVesisn.
Peso del cavo	kg/km	8,5（circa）
Stampa dei contenuti		Personalizzabile
Lunghezza	m	80 o Personalizzabile (Tolleranza: ±0,5 m)
Tipo di connettore		Ingresso:	Connettore MiniSC/APC
		Produzione:	Connettore SC/APC
Temperatura operativa	℃	-20°C~+60℃
Temperatura di conservazione	℃	-40℃~+85℃

Struttura del cavo:

Mini SC/APC Patch Cord

Elementi		Descrizioni
Fibra ottica	Tipo di fibra	Modalità singola ITU-T G.657B3
	Diametro del nucleo (μm)	8-11μm
	Diametro del rivestimento (μm)	125,0±0,7μm
	Diametro del rivestimento (μm)	245±10μm (prima della colorazione) 250±15μm (colorato)
	Diametro del campo modale	8,6~8,8±0,4μm a 1310 nm 9,6~9,8±0,5μm a 1550 nm
	Lunghezze d'onda operative	1260~1625nm
	Colore	Blu
	Attenuazione del cavo	≤0,35 dB/km λ= 1310 nm ≤0,25 dB/km λ = 1550 nm ≤0,26 dB/km λ = 1625 nm
	Conteggio delle fibre	1
	Produttore di vetro
Fibra tampone stretta	Diametro	0,90±0,05 mm
	Colore	Blu
	Materiale	LSZH
Giacca esterna	Diametro	3,0±0,1 mm
	Spessore	0,8±0,1 mm
	Colore	Nero
	Materiale	TPU, resistente ai raggi UV.
Membro della forza	Materiale	Filato di aramide
Durata	1	80m
Abbassamento dell'installazione	/	1%
Velocità del vento massima	/	50 km/ora
Peso	/	8,4kg/km
Tensione di trazione di funzionamento	1	200 N
Tensione di trazione massima	/	1000N
Applicazione via cavo	/	All'aperto, Installazione aerea e condotta Autosufficiente

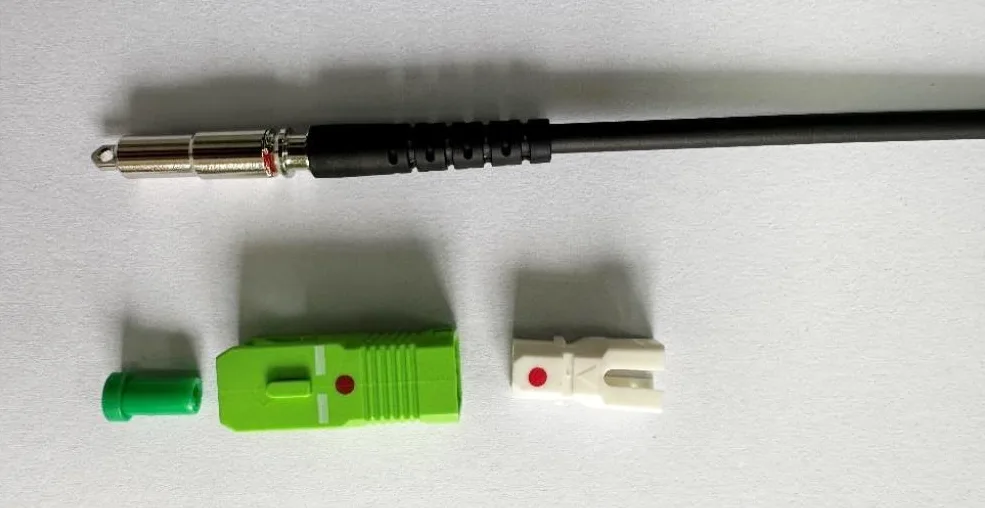

Diagramma del prodotto:

Mini SC/APC Patch Cord

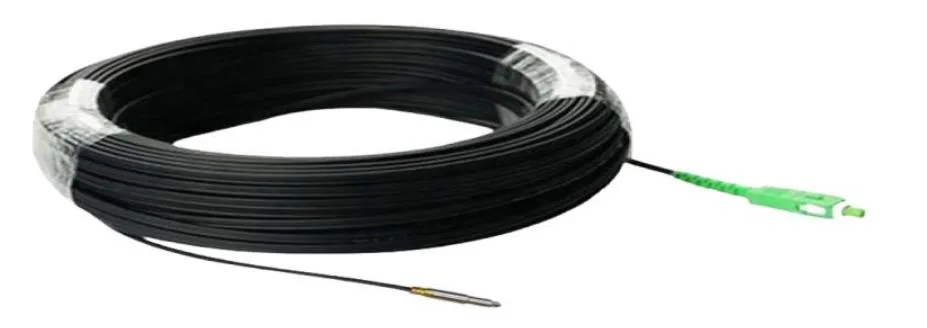

Pacchetto:

Mini SC/APC Patch Cord

Vantaggi tecnici

Lucidatura di precisione

I nostri connettori Mini SC/APC sono sottoposti a una lucidatura angolare precisa per una riflessione posteriore minima e prestazioni ottiche superiori.

Durata e affidabilità

La guaina del cavo è progettata per resistere alla flessione, allo stress di trazione e all'usura ambientale, garantendo longevità in installazioni impegnative.

Integrazione facile

Il cavo di connessione supporta l'implementazione e la riconfigurazione rapide, ideale per fornitori di servizi, integratori di rete e configurazioni aziendali.

Garanzia di qualità

Ogni cavo patch Mini SC/APC Orientalfiber è testato al 100% per la perdita di inserzione, la perdita di ritorno e l'ispezione della parte finale prima di lasciare la fabbrica, garantendo prestazioni costanti.

Guida all'installazione

Identificare le porte di rete e la lunghezza del cavo richiesta.

Collegare saldamente i connettori SC/APC ai dispositivi designati.

Evitare piegature o torsioni eccessive per mantenere una qualità del segnale ottimale.

Utilizzare una corretta gestione dei cavi per organizzare più cavi in ambienti ad alta densità.

Domande frequenti

D: È possibile utilizzare il cavo patch Mini SC/APC all'aperto?

R: Sì, utilizzando una giacca LSZH o per esterni, può resistere a condizioni esterne standard.

D: Quali tipi di fibra sono supportati?

R: Il cavo di connessione supporta sia le fibre monomodali G.657 che G.652, comunemente utilizzate nelle reti FTTX e PON.

D: Possiamo personalizzare la lunghezza del cavo?

R: Sì, sono disponibili lunghezze da 0,5 metri fino a 20 metri. Contattaci per esigenze specifiche.
