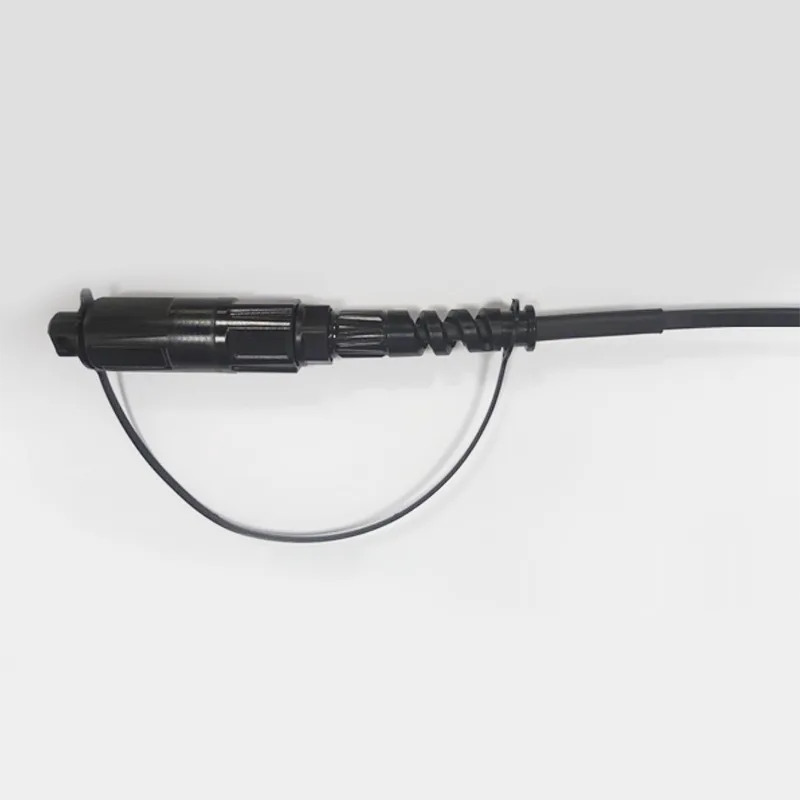

φ5mm Cavo in fibra impermeabile Optitap SC/APC Connector Patch Cord

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

Specifiche tecniche del cavo patch

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,50 (tipico: 0,3)
Perdita di ritorno	db	≥55 (APC)
Colore della giacca via cavo		Nero
Diametro esterno del cavo	mm	Φ5.0 (± 0,2)
Modalità in fibra		Modalità singola: G657 A2
Materiale della giacca via cavo		LSZH (protezione UV e resistenza al fuoco)
Peso del cavo	Kg/km	28 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolleranza: ± 0,5 m)
Tipo di connettore		Input: Accord Optitap SC/APC
Tipo di connettore		Output: Accord Optitap SC/APC
Grado impermeabile		IP68
Resistenza alla trazione	N	200
Temperatura operativa	℃	-20 ~ +65

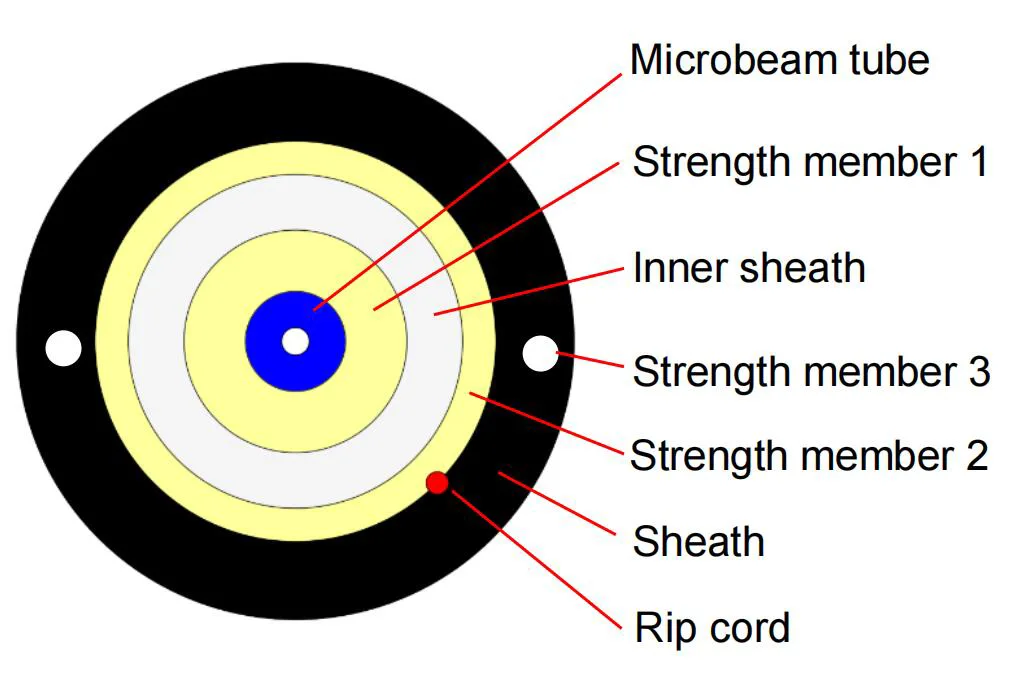

Sezione trasversale del cavo

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Dimensione della struttura del cavo

Articolo	Contenuto	Specifiche
Fibra	Numero	1
	Tipo	G.657A2
	Colore	BLU
Tubo microbeam	Materiale	Lszh
	Colore	BLU
	Diametro (mm)	0,9 ± 0,05
Guaina interna	Diametro (mm)	2,2 ± 0,05
	Spessore (mm)	0,4 ± 0,05
	Colore	Avorio/bianco/beige
	Materiale	Lszh
	Membro di forza 1	Filato aramidico 1100D*3
Membro di forza 2	Materiale	Filato aramidico
Membro di forza 2	Quantità	1100d*7
Membro di forza 3	Materiale	Incollato FRP
Membro di forza 3	Diametro (mm)	0,5*2
RIP CORD	Numero	1
RIP CORD	Colore	Rosso
Guaina	Materiale	LSZH (protezione UV e resistenza al fuoco)
	Diametro (mm)	5,0 ± 0,2
	Spessore (mm)	1,1 ± 0,1
	Colore	Nero
Peso del cavo	Kg/km	28 ± 3

Prestazioni del cavo in fibra ottica

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, in conformità con la raccomandazione ITU-T G.657A2 e devono essere le seguenti.

Articolo	Specifiche
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Dopo la formazione del cavo @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(NM2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametro del campo in modalità @ 1310 nm	8.5-9.3um
Errore di concentrità core / rivestito	≤ 0,5 uno
Diametro del rivestimento	125,0 ± 0,7 uno
Rivestimento non circolarità	≤5%
Diametro di rivestimento primario	242 ± 7 uno
Concentricità Rivestimento / rivestimento primario	≤10 µm
Rivestimento della non circolarità	≤0,7%
Attenuazione con perdita di flessione dei cavi 1 turno 1 mandrel 7,5 mm 10 giri 1 mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

Intervallo di temperatura dell'applicazione

Intervallo di temperatura operativo	: Da -20 ℃ a +65 ℃
Intervallo di temperatura di stoccaggio / trasporto	: Da -20 ℃ a +65 ℃
Intervallo di temperatura di installazione	: Da -20 ℃ a +65 ℃

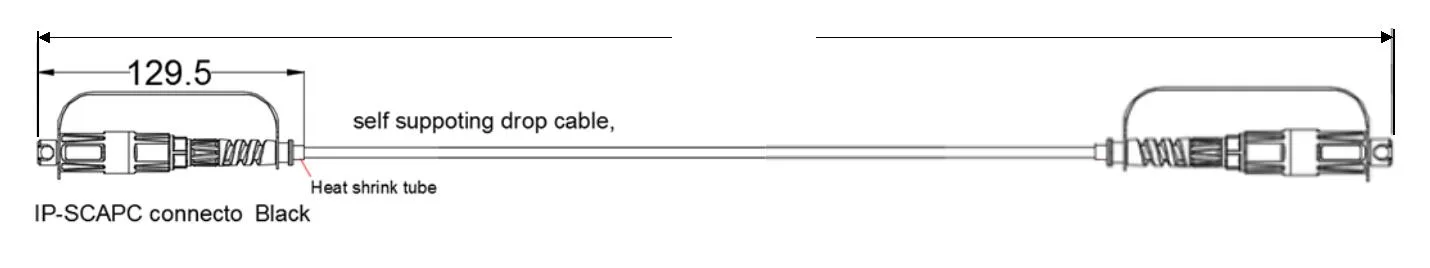

Disegno dimensionale

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

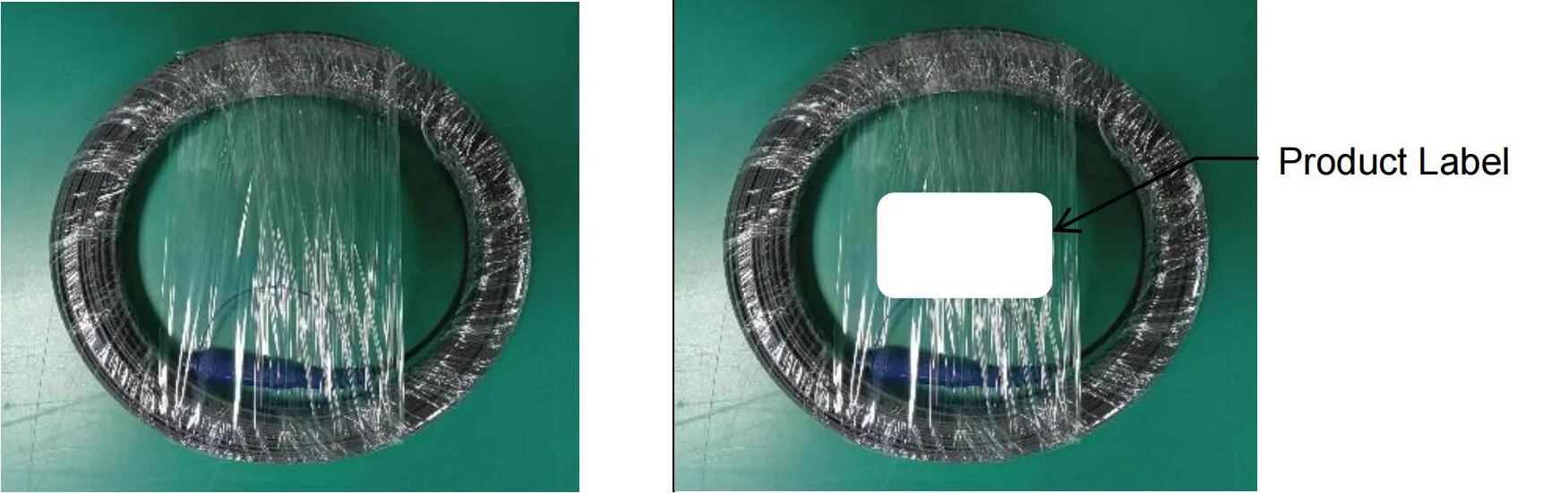

Pacchetto

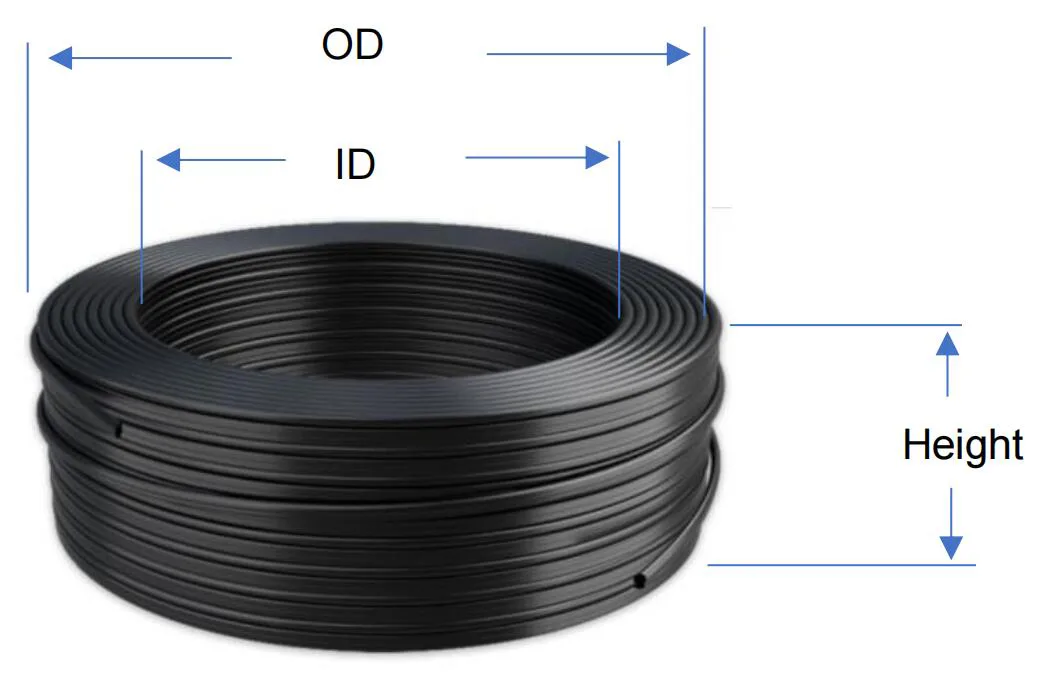

Avvolgimento della bobina in fibra:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
