φ5mm Cavo rotondo impermeabile Mini Connettore SC Cord Patch

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

1. Specifiche tecniche del cavo patch

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30
Perdita di ritorno	db	≥60
Tipo di connessione		SC/APC
Ferrule		Ceramica
Cicli di connessione		500
Colore della giacca via cavo		Nero
Diametro esterno del cavo	mm	5,0 ± 0,2
Modalità in fibra		Modalità singola: G657A2
Materiale della giacca via cavo		PE
Peso del cavo	Kg/km	35 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	60、100、150、200 o personalizzabile (Tolleranza: ± 0,5 m)
Tipo di connettore		Input ： Accord H Optic SC/APC
Tipo di connettore		Output ： Accord H Optic SC/APC
Trazione (assiale tra cavo e connettore)	N	200
Grado impermeabile		IP68
Temperatura operativa	℃	-40 ° C ~ +70 ℃
Temperatura di conservazione	℃	-40 ° C ~ +70 ℃

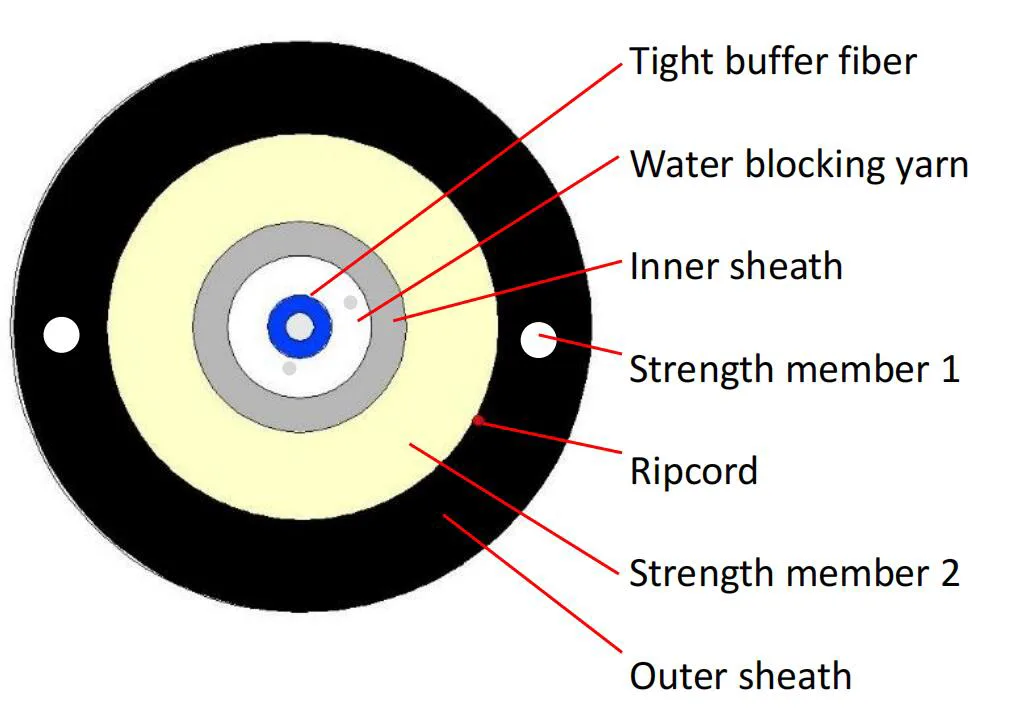

2. sezione trasversale del cavo

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Dimensione della struttura del cavo

Articolo	Contenuto	Specifiche
Fibra tampone stretta	Numero	1
	Tipo	G.657A2
	Colore	Bianco
	Materiale	Lszh
	Diametro (mm)	0,90 ± 0,05
Guaina interna	Diametro (mm)	2,0 ± 0,2
	Spessore (mm)	0,25 ± 0,1
	Colore	Blu
	Materiale	PBT
Membro di forza 1	Materiale	FRP
	Quantità	0,5*2
Membro di forza 2	Materiale	Filato aramidico + filo di vetro bloccante dell'acqua
Guaina	Materiale	PE
	Diametro (mm)	5,0 ± 0,2
	Spessore (mm)	1,3 ± 0,1
	Colore	Nero
Cavo weigth	Kg/km	35 ± 3
Tensione	N	500 (a lungo termine)
		800 (breve termine)
Schiacciare	N/10 cm	500 (a lungo termine)
		800 (breve termine)
Min. Piegare il raggio	mm	10xd (statico)
		20xd (dinamico)
Intervallo di temperatura operativa:		-40 ℃ a +70 ℃
Intervallo di temperatura di stoccaggio / trasporto:		-40 ℃ a +70 ℃
Intervallo di temperatura di installazione:		-10 da ℃ a +50 ℃

4. Materiale del cavo

4.1 Fibra ottica

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, in conformità con la raccomandazione ITU-T G.657A2 e devono essere le seguenti.

Articolo	Specifiche
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm Dopo la formazione del cavo @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(NM2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametro del campo in modalità @ 1310 nm	8.5-9.3um
Errore di concentrità core / rivestito	≤ 0,5 uno
Diametro del rivestimento	125,0 ± 0,7 uno
Rivestimento non circolarità	≤5%
Diametro di rivestimento primario	242 ± 7 uno
Concentricità Rivestimento / rivestimento primario	≤10 µm
Rivestimento della non circolarità	≤0,7%
Attenuazione con perdita di flessione dei cavi 1 turno 1 mandrel 7,5 mm 10 giri 1 mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

5. Disegno dimensionale del cavo patch

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

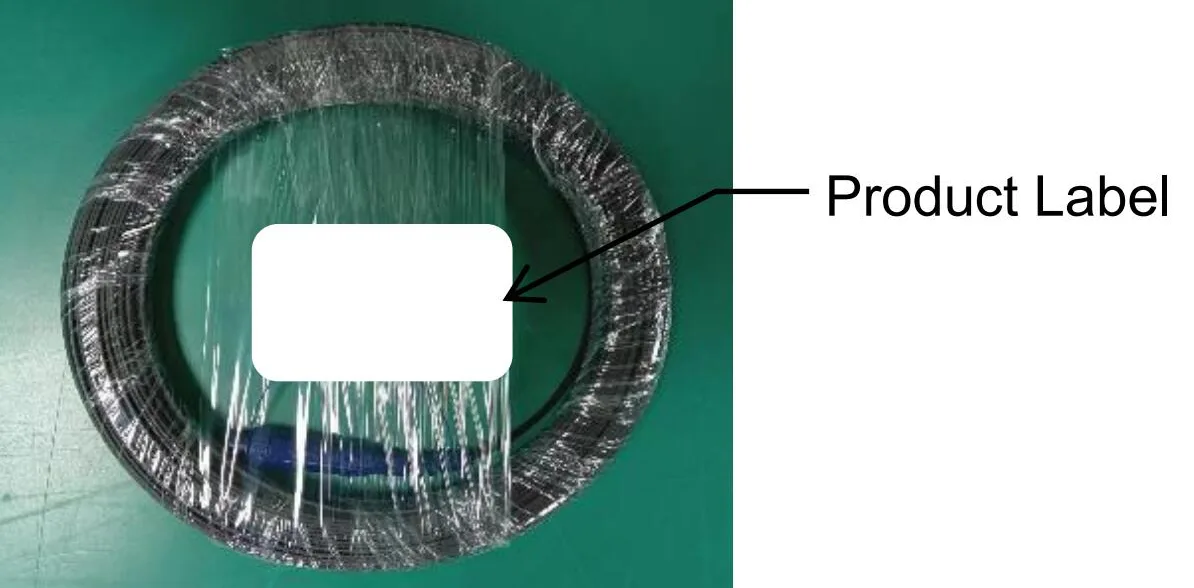

6. Pacchetto

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Requisiti del pacchetto

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
