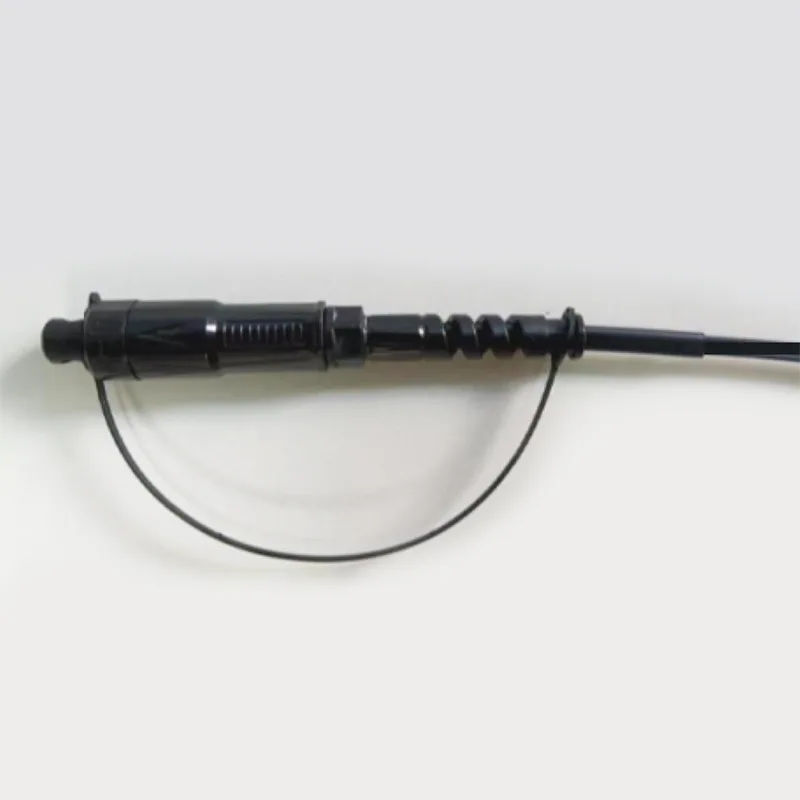

Cavo rotondo impermeabile ф5mm Mini SC/APC Connettore Ottico Cord

Applicazione:● Sistemi FTTX/FTTH● Applicazioni Ethernet● Collegamenti CATV● Distribuzione del segnale ottico● Reti ottiche passive (PON)● Applicazioni a spina dorsale, orizzontale e reser● Terminali di caduta preterminati● aree esterne; Ambiente duroCaratteristiche:● Bassa perdita di inserimento, al......

Invia richiesta

Descrizione del prodotto

Applicazione:

● Sistemi FTTX/FTTH

● Applicazioni Ethernet

● Collegamenti CATV

● Distribuzione del segnale ottico

● Reti ottiche passive (PON)

● Applicazioni a spina dorsale, orizzontale e reser

● Terminali di caduta preterminati

● aree esterne; Ambiente duro

Caratteristiche:

● Bassa perdita di inserimento, alta perdita di rendimento.

● Buono in ripetibilità e scambiabilità.

● Inserimento al 100%, perdita di restituzione, faccia di fine e.

● Ispezione delle interferenze.

● Eccellente resistenza meccanica.

● Conformarsi a Telcordia GR-326-Core.

● Garantisce alte prestazioni e affidabilità nella gestione del cablaggio ottico.

● Installazione e riconfigurazione veloci e facili.

● Gestione semplice, non è necessaria uno strumento speciale.

● IP68 impermeabile.

Specifiche tecniche:

Costruzioni	Unità	Descrizioni
Conta delle fibre		Simplex
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	db	≤0,30
Perdita di ritorno	db	≥ 60
Tipo di connessione		SC/APC
Ferrule		Ceramica
Cicli di connessione		500
Colore della giacca via cavo		Nero
Diametro esterno del cavo	mm	5,0 ± 0,2
Modalità in fibra		Modalità singola: G657A2
Materiale della giacca via cavo		HDPE
Peso del cavo	Kg/km	35 （ca.
Contenuto di stampa		Personalizzabile
Lunghezza	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 o personalizzabile (Tolleranza: ± 1,0 m)
Tipo di connettore		Input: Accord H Optic Mini SC
Tipo di connettore		Output: accordi SC/APC convenzionale
Trazione (assiale tra cavo e connettore)	N	200
Grado impermeabile		Input: IP68
Temperatura operativa	℃	-40 ° C ~ +70 ℃
Temperatura di conservazione	℃	-40 ° C ~ +70 ℃

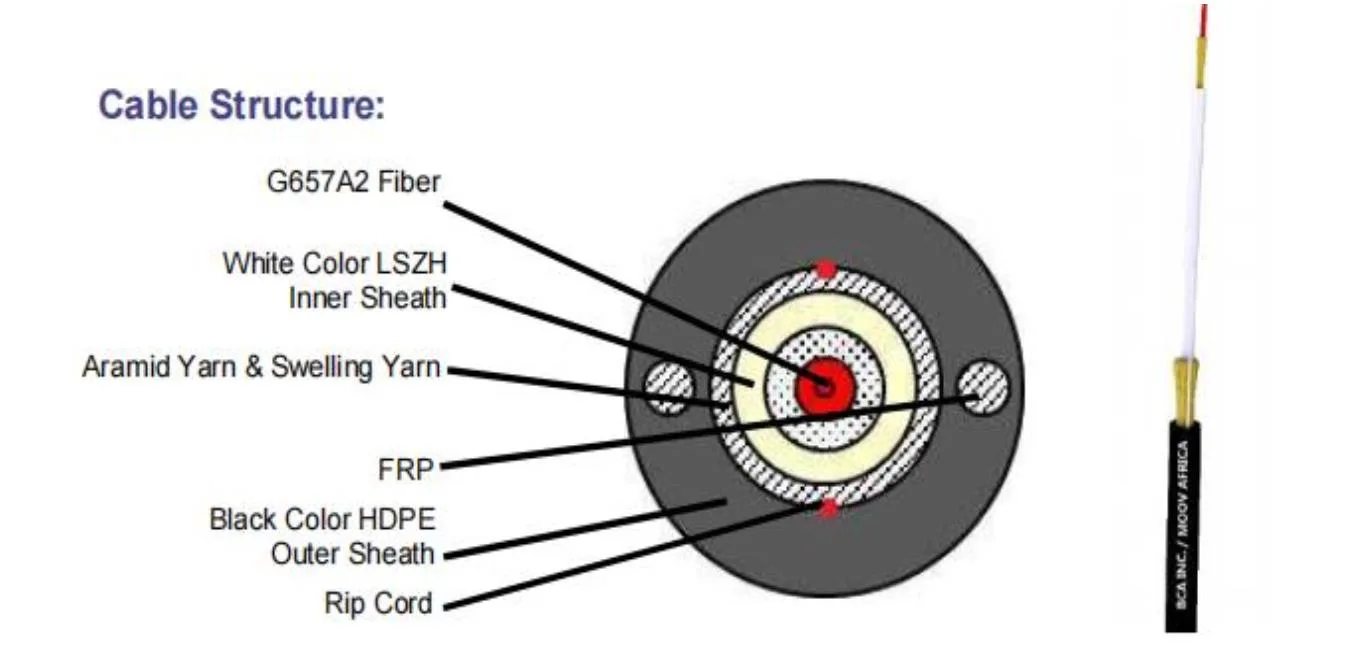

Costruzione del cavo:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Struttura del cavo:

Articolo	Contenuto	Specifiche
Fibra tampone stretta	Numero	1
	Tipo	G.657A2
	Materiale	Lszh
	Colore tampone stretto	Bianco
	Diametro (mm)	0,90 ± 0,05
Membro di forza 1	Materiale	Filato aramidico
Guaina interna	Diametro (mm)	2,8 ± 0,2
	Spessore (mm)	0,25 ± 0,1
	Colore	Bianco
	Materiale	Lszh
Membro di forza 2	Materiale	FRP
Membro di forza 2	Quantità	0,5*2
Membro di forza 3	Materiale	Filato aramidico + filo di vetro bloccante dell'acqua
RIP CORD	Specifica e colore	600D rosso
Guaina esterna	Materiale	HD
	Diametro (mm)	5,0 ± 0,2
	Spessore (mm)	1,1 ± 0,1
	Colore	Nero
Cavo weigth	Kg/km	35 ± 3
Tensione	N	400 (a lungo termine)
Tensione	N	800 (breve termine)
Schiacciare	N/10 cm	200 (a lungo termine)
Schiacciare	N/10 cm	1000 (breve termine)
Min. Piegare il raggio	mm	10xd (statico)
Min. Piegare il raggio	mm	20xd (dinamico)
Intervallo di temperatura operativa:		-20 da ℃ a +60 ℃
Intervallo di temperatura di stoccaggio / trasporto:		-20 da ℃ a +60 ℃

Fibra ottica:

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, in conformità con la raccomandazione ITU-T G.657A2 e devono essere le seguenti.

Articolo	Specifiche
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383nm	≤ 0,36 dB/km ≤ 0,36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Dopo la formazione del cavo @ 1310 nm @ 1550nm	≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(NM2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametro del campo in modalità @ 1310 nm	8.5-9.3um
Errore di concentrità core / rivestito	≤ 0,5 uno
Diametro del rivestimento	125,0 ± 0,7 uno
Rivestimento non circolarità	≤5%
Diametro di rivestimento primario	242 ± 7 uno
Concentricità Rivestimento / rivestimento primario	≤10 µm
Rivestimento della non circolarità	≤0,7%
Attenuazione con perdita di flessione dei cavi 1 turno 1 mandrel 7,5 mm 10 giri 1 mandrel 15mm	1550 nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

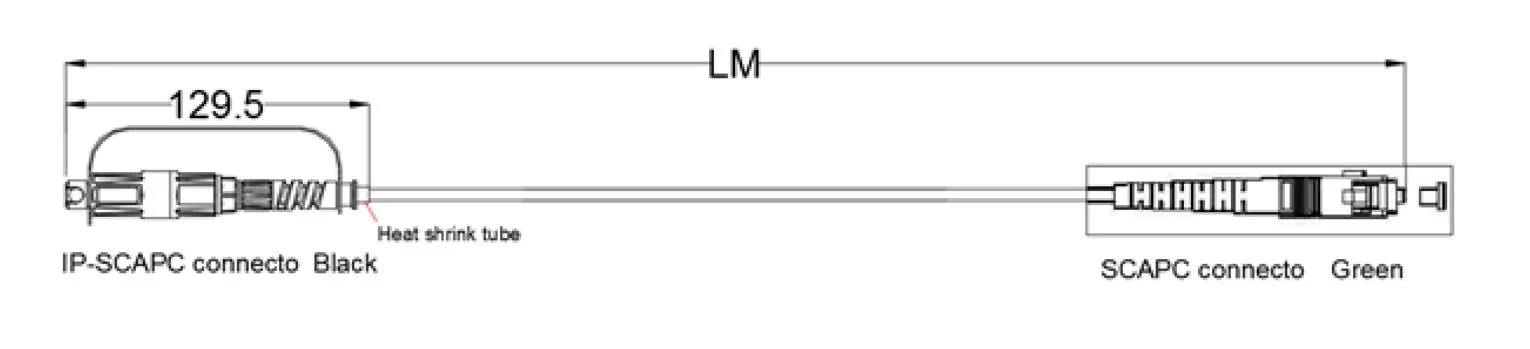

Disegno dimensionale:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pacchetto:

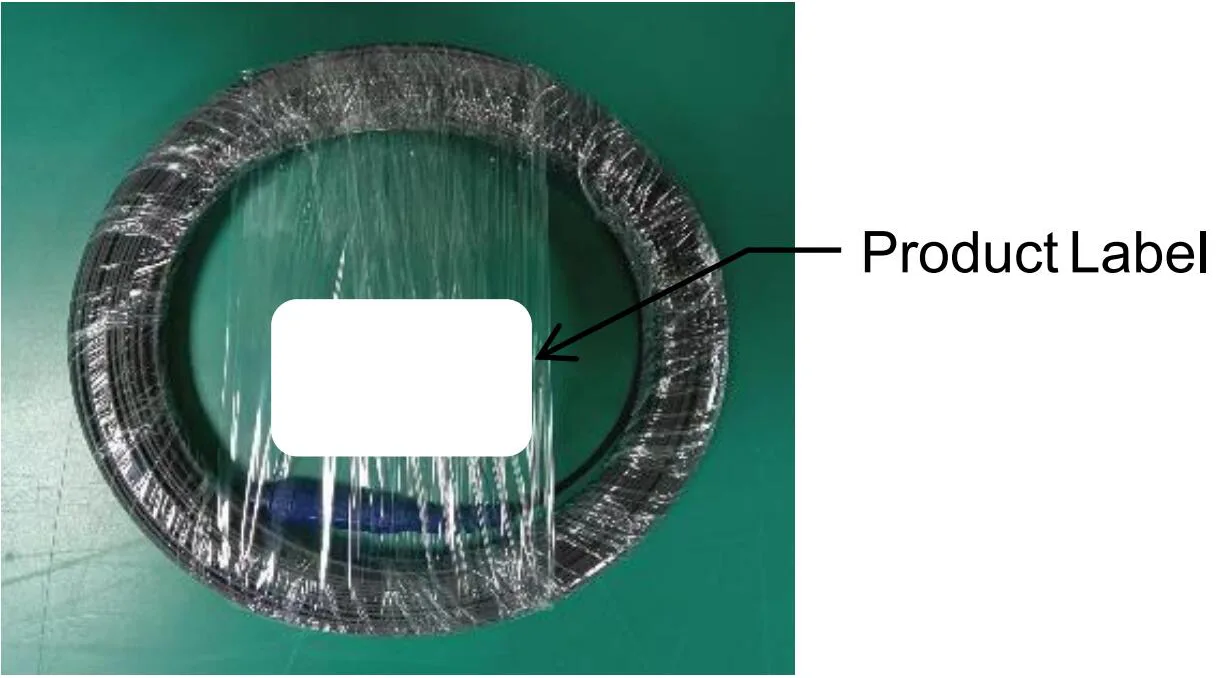

Avvolgimento della bobina in fibra:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Requisiti del pacchetto:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
