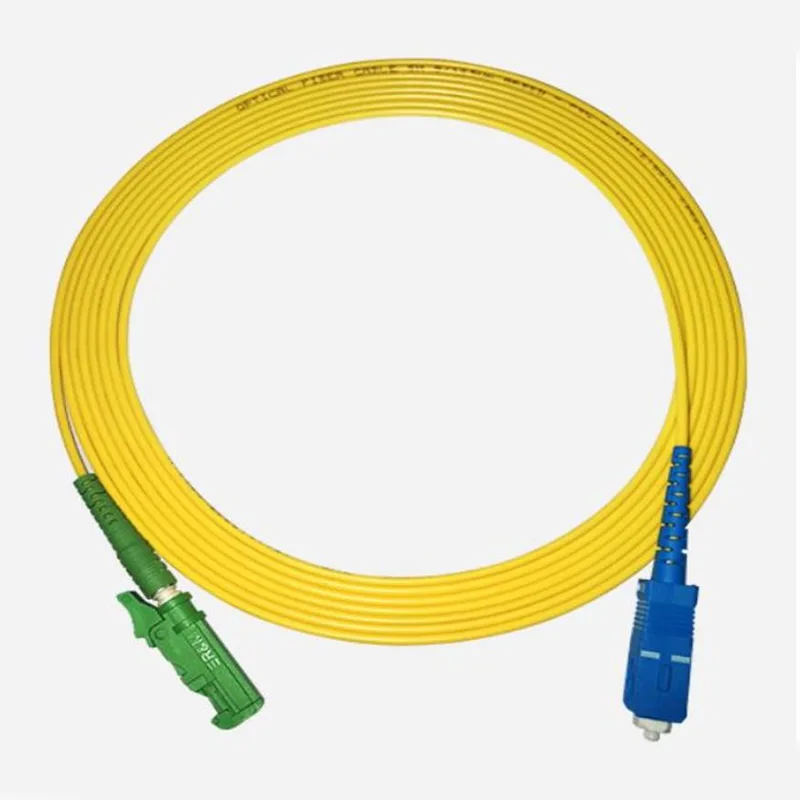

Cavo tondo da 3 mm Cavi patch E2000/APC-SC/UPC

Orientalfiber offers the 3mm Round Cable E2000/APC- SC/UPC Patch Cords, a reliable fiber optic solution from a leading manufacturer in China. Designed for high-precision data transmission, these patch cords support multiple applications in data centers, FTTH projects, and Ethernet networks. Available in customizable lengths, these cables are factory terminated, tested, and compliant with industry standards, ensuring seamless integration into your network setup.

Invia richiesta

Descrizione del prodotto

ILCavo tondo da 3 mm Cavi patch E2000/APC-SC/UPCdi Orientalfiber sono progettati per fornire una qualità del segnale costante in vari ambienti di rete. Con connettori ad alta precisione e opzioni di lucidatura dell'estremità superiori (UPC e APC), questi cavi sono adatti per connessioni a fibra singola, supportando connettori SC e LC. Orientalfiber offre opzioni di vendita all'ingrosso e fornitori per i clienti che cercano soluzioni affidabili in fibra ottica.

Applicazioni

Data center e sale server
Installazioni di reti Ethernet
Implementazione FTTH (Fiber to the Home).
Cablaggio di dorsale, orizzontale e montante
Trasmissione video, dati e voce
Integrazione con apparecchiature di prova e sistemi di misura

Caratteristiche principali

Connettore ad alta precisione per una bassa perdita di inserzione
Opzioni di lucidatura delle superfici terminali UPC e APC
Supporta connettori SC, LC e altri connettori a fibra singola
Lunghezze personalizzabili per soddisfare le esigenze del progetto
Terminato e testato in fabbrica al 100%.
Conformità ROHS per la sicurezza ambientale

Vantaggi tecnici

I cavi patch rotondi da 3 mm E2000/APC-SC/UPC di Orientalfiber sono progettati con rigorosi standard di produzione. I cavi mantengono prestazioni ottiche stabili in varie condizioni, riducendo l'attenuazione del segnale e garantendo una connettività affidabile. Sono adatti sia per applicazioni interne che esterne, a seconda del design della rete.

Perché scegliere Orientalfiber

Come professionistafornitore e produttore, Orientalfiber fornisce soluzioni end-to-end per reti in fibra ottica. Con quattro stabilimenti che coprono cavi ottici interni ed esterni, componenti ODN e apparecchiature di rete ottica, Orientalfiber supporta implementazioni su larga scala e progetti di ingegneria a livello globale. Le loro certificazioni di qualità, tra cui ISO9001 e ISO45001, riflettono l'impegno nei confronti della produzione di precisione e della sicurezza sul lavoro.

Installazione e manutenzione

I cavi patch rotondi da 3 mm E2000/APC-SC/UPC sono pronti per una rapida implementazione. La terminazione di fabbrica garantisce tempi di configurazione minimi, mentre i connettori lucidati riducono la riflessione del segnale. Orientalfiber fornisce inoltre indicazioni per il corretto instradamento, gestione e test per mantenere prestazioni ottimali per tutta la durata del cavo.

Domande frequenti

Posso ordinare lunghezze personalizzate?

Sì, Orientalfiber fornisce lunghezze personalizzabili per soddisfare le esigenze del tuo progetto.

Quali tipi di connettori sono supportati?

I connettori SC, LC e altri connettori a fibra singola sono supportati con le opzioni di lucidatura UPC e APC.

Questi cavi di connessione vengono testati prima della spedizione?

Sì, ogniCavo tondo da 3 mm Cavo patch E2000/APC-SC/UPCè terminato e testato in fabbrica al 100% per garantire prestazioni affidabili.

Contatta Orientalfiber

Per ordini all'ingrosso, all'ingrosso o specifiche dettagliate del prodotto, contatta Orientalfiber. Il loro team di professionisti fornisce pieno supporto per l'approvvigionamento, la pianificazione del progetto e il servizio post-vendita.

Specifica tecnica:

Costruzioni	Unità	Descrizioni
Modalità fibra		Modalità singola: ITU-T G657A1
Conteggio delle fibre		Semplice
Lunghezza d'onda	nm	1310/1550
Perdita di inserzione	dB	≤0,30
Perdita di ritorno	dB	≥55(APC) ≥50(UPC)
Diametro della fibra a buffer stretto	ehm	900
Colore fibra a tampone stretto		Bianco
Colore rivestimento cavo		Giallo
Materiale del rivestimento del cavo		LSZH
Diametro del cavo	mm	Φ3,0 ±0,20
Lunghezza	m	3,0 +0,1/-0
Tipo di connettore		SC/APC (Verde) SC/UPC (Blu)
Lucidatura della superficie		APC e UPC
Materiale della ghiera		Ceramica
Ripetibilità della connessione		> 800 volte
Raggio di curvatura minimo	mm	≥20
Incontro di ritenzione di fibra/cavo	N	50N±2N a 5N/s Durata 120s
Temperatura operativa	℃	-25℃~+65℃
Temperatura di conservazione	℃	-25℃~+65℃

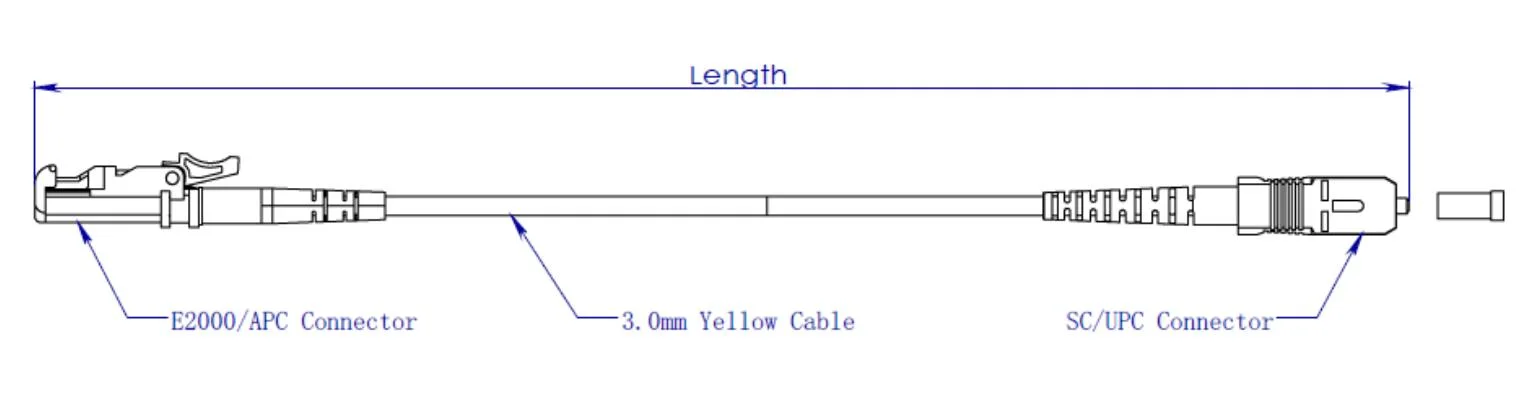

Disegno dimensionale:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

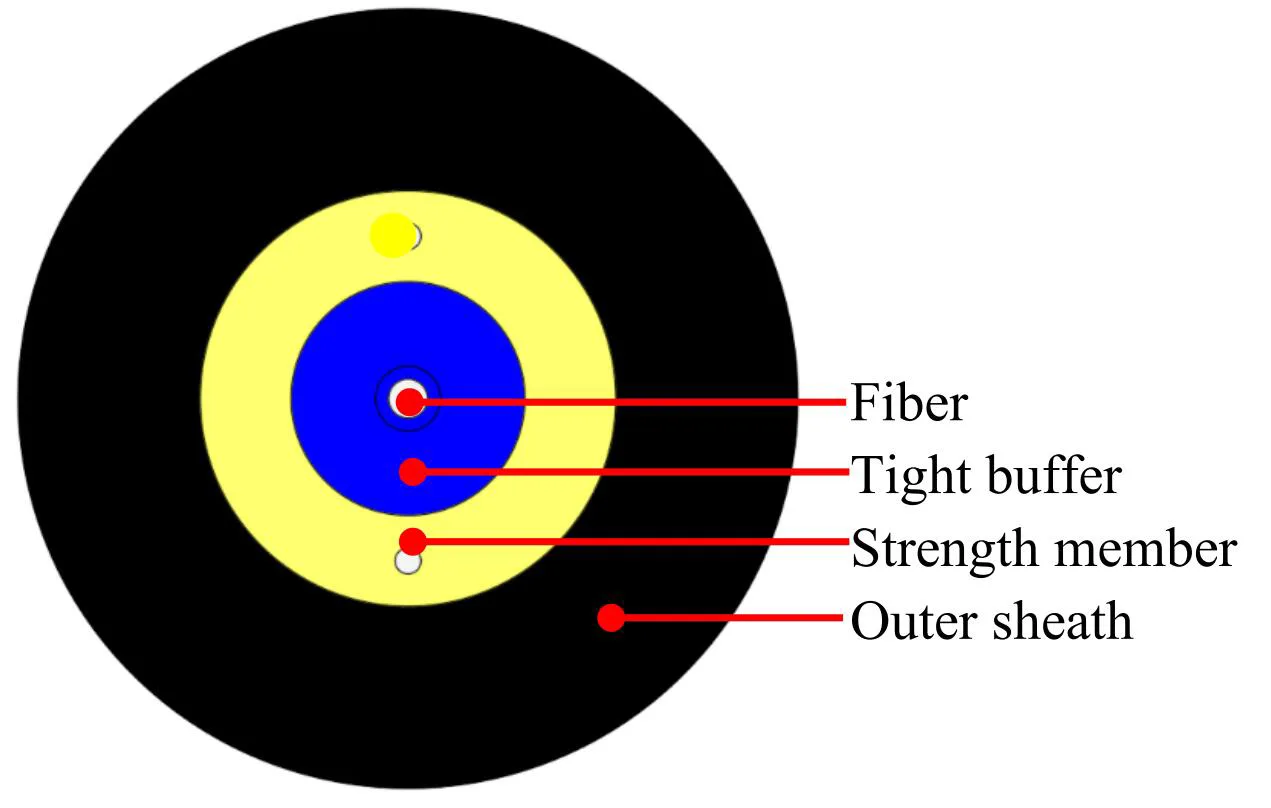

Costruzione del cavo:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

Elementi		Specifiche
Fibra tampone stretta	Conteggio delle fibre	1
	Tipo di fibra	G.657A1
	Colore della fibra	Blu
	Materiale	LSZH
	Diametro	Φ0,9 ± 0,05 mm
	Colore buffer stretto	Bianco
Membro della forza	Materiale	Filato di poliestere
Guaina esterna	Materiale	LSZH
	Diametro	Φ3,0 ± 0,2 mm
	Colore guaina esterna	Giallo
Segno di inchiostro	Colore	Nero

Caratteristica della fibra:

Tutte le caratteristiche della fibra del cavo (fibra del cavo finito) devono essere, almeno, conformi alla raccomandazione ITU-T G.657A1 e devono essere le seguenti.

Articolo	Specifica
Tipo di fibra	Modalità singola
Materiale in fibra	Silice drogata
Coefficiente di attenuazione @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/(nm².km)
PMD a 1550 nm	≤0,1 cv/km^1/2
Dispersione cromatica @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18,0 ps/(nm.km) ≤22 cv/(nm.km)
Diametro del campo modale a 1310 nm	8,8±0,4um
Errore di concentricità nucleo/rivestimento	≤ 0,5 µm
Diametro del rivestimento	125,0 ± 0,7 µm
Non circolarità del rivestimento	≤5%
Diametro del rivestimento primario	242 ± 7 µm
Rivestimento/Rivestimento primario concentricità	≤10 µm
Non circolarità del rivestimento	≤0,7%
Attenuazione con perdita di flessione del cavo 1 giro 1 raggio 10mm 10 giri 1 raggio 15mm	1550 nm ≤ Δ0,75 dB/km 1625 nm ≤ Δ 1,5 dB/km 1550 nm ≤Δ0,25 dB/km 1625 nm ≤Δ1,0 dB/km
